产品简介

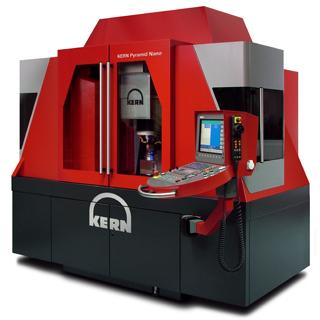

科恩金字塔纳米型（Pyramid Nano）加工中心专为大批量、高精度和高要求表面粗糙度的生产要求而设计。一体式自动上料系统允许无人值守，五轴联动加工。

机床特征

·    静压导轨，静压驱动

·    重复定位精度PS±0.3微米

·    加速度10米/秒² (1g)

·    进给速度30米/分钟

·    带扭矩电机驱动的数控高精度分度头为5轴联动加工时提供更大的动态力

·    带定向换刀的矢量控制的铣刀主轴，刀柄为HSK25，HSK40；可选中心冲液

·    一体化20工位工件库（工件最大为70×70×150mm）

·    自动激光测量刀具长度和半径，刀具同轴度带红外数据传输的接触式测针自动工件测量系统

·    硬钢铣削（最大可加工硬度为HRC64）

·    可加工石墨和陶瓷

·    床身采用科恩(SB )专业技术水准的ARMORITH材料

·    一体式的中央温度管理系统，可对各运动轴、液压系统、电控柜的冷却和冷却装置进行控制管理

·    整合相关设备，使机床更加紧凑

·    可选坐标磨削程序

产品应用

适用于超精密和高光洁度零件的加工，如：超精密壳体、超精密孔系、有色件和淬硬钢的镜面加工

可选配置

·    强大的矢量控制主轴（也可选用其他类型主轴）

·    数控高精度分度头（4轴、5轴时）

·    可选32位、64位、96位自动换刀刀库

·    带24个工位自动更换工件库，也可以选36个工位、60个工位或更多工位（可为以后的改进做准备）

·    带有红外数据传送功能的接触式工件自动测量探针（仅能与矢量控制主轴或定向主轴配合使用）

·    带线性测量系统或激光测量系统，可以测量刀长和刀具半径

技术参数

注：如遇上述技术参数更改，请咨询我们的工程师。
